給水管の摩擦損失水頭を計算する自動計算フォームです。
ウエストン公式(50mm以下)、ヘーゼン・ウィリアムス公式(75mm以上)、東京都実験公式(50mm以下)のそれぞれの計算式に基づいて、流量、管径、管の長さから摩擦損失水頭、管内流速、動水勾配を自動計算することができます。
各公式の流量図から動水勾配と摩擦損失水頭を求める計算例も参考として掲載しています。
管の摩擦損失水頭 自動計算フォーム
・計算は自動で行います。
・JavaScriptの仕様上、計算結果に誤差が出る可能性があります。
・あくまでも参考値として自己責任において使用してください。
ウエストンの公式 (口径50mm以下の場合に使用)
$$
h=\left(0.0126+\frac{0.01739-0.1087 D}{\sqrt{V}}\right) \times \frac{L}{D} \times \frac{V^2}{2 g}
$$
$$
V=\frac{4}{\pi D^2} \times Q
$$
$$
I=\frac{h}{L} \times 1000
$$
- h:管の摩擦損失水頭(m)
- V:管内の平均流速 (m/sec)
- D:管内径(m)
- L:管延長(m)
- Q:流量(㎥/sec)
- g:重力加速度(9.8m/sec²)
- I:動水勾配(‰)

ウェストン公式流量図を使った摩擦損失水頭の算出方法(参考)
- 計算条件(例)
-
- 流量:Q=32ℓ/min
- 管内径:D=20mm
- 管延長:L=10.5m

- ウエストン公式流量図より
-
Q:32ℓ/min → D:20mm → 動水勾配 約180‰
- 摩擦損失水頭の計算
-
摩擦損失水頭:h = I × L /1000 = 180 × 10.5 / 1000 = 1.89 m
ヘーゼン・ウィリアムスの公式 (口径75mm以上の場合に使用)
$$
I=10.666 \times C^{-1.85} \times D^{-4.87} \times Q^{1.85}
$$
$$
h=10.666 \times C^{-1.85} \times D^{-4.87} \times Q^{1.85} \times L
$$
$$
V=0.35464 \times C \times D^{0.63} \times I^{0.54}
$$
- I:動水勾配 (‰=I×1000)
- V:管内の平均流速 (m/sec)
- h:管の摩擦損失水頭(m)
- C:流速係数
- D:管内径(m)
- Q:流量(㎥/sec)
- L:管延長(m)

管種別流速係数一覧表
| 新設管のC:流量係数標準値 | |
| 塩化ビニル管 | 140 |
| 鋳鉄管 | 120 |
| 鋼管 | 100 |
ヘーゼン・ウィリアムス公式流量図を使った摩擦損失水頭の算出方法(参考)
- 計算条件(例)
-
- 流量:Q=8.0ℓ/sec
- 管内径:D=75mm
- 流速係数:C=140
- 管延長:L=50.8m

- ヘーゼン・ウィリアムス公式流量図より
-
Q:8.0ℓ/sec → D:75mm → 動水勾配 約45‰
- 摩擦損失水頭の計算
-
摩擦損失水頭:h = I × L /1000 = 45 × 50.8 / 1000 = 2.286 m
東京都実験公式 (口径50mm以下の場合に使用)
$$
Q=196 \times D^{2.72} \times I^{0.56}
$$
$$
h=I \times L
$$
$$
V=\frac{4}{\pi D^2} \times Q
$$
- Q:流量(㎤/sec)
- D:管内径(㎝)
- I:動水勾配 (‰=I×1000)
- h:管の摩擦損失水頭(m)
- L:管延長(m)

東京都実験公式流量図を使った摩擦損失水頭の算出方法(参考)
- 計算条件(例)
-
- 流量:Q=0.533ℓ/sec
- 管内径:D=20mm
- 管延長:L=10.5m

- 東京都実験公式流量図より
-
Q:0.533ℓ/sec → D:20mm → 動水勾配 I’: 約205‰
- 摩擦損失水頭の計算
-
摩擦損失水頭:h = I × L /1000 = 205 × 10.5 / 1000 = 2.153 m
関連記事



部位別カテゴリー 関連記事
-
便利ツール・便利サイト
【断熱設計補助ツール】省エネ法仕様基準・告示266号判定シミュレーター(一戸建て住宅版)省エネ法告示266号の基準に従い、断熱計画を瞬時にスタディできる設計者向けシミュレーターです。木造(軸組・枠組充填断熱、外張り断熱)、鉄骨造(充填断熱、外張り断熱)、RC造(内断熱、外断熱、両面断熱)の一戸建て住宅に対応しています。 -
便利ツール・便利サイト

【意匠設計者専用】エアコン能力選定(馬力・kW)シミュレーター【カタログ畳数表記の罠と熱負荷計算】カタログの畳数目安だけでエアコンを選んでいませんか?建物構造・窓日射・換気・内部発熱を考慮した設備設計基準の空調能力(kW・馬力)&電気代試算ツール。住宅の最適容量選定から飲食店の客席・厨房分離計算まで対応。意匠設計・店舗計画の初期検討に最適です。 -
便利ツール・便利サイト

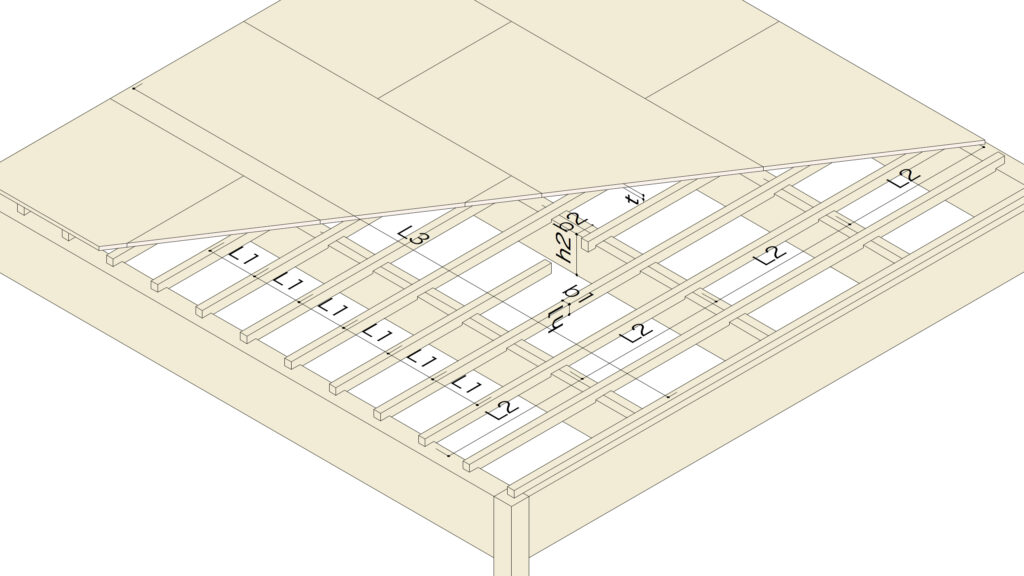

【自動計算ツール】床・棚板のたわみ計算シミュレーター|剛床・根太工法・補強棚の耐荷重と設計根拠を解説【DIY・設計者必見】剛床(根太レス工法)・従来根太工法・補強棚板のたわみ量を簡単シミュレーション!梁理論(単純梁の等分布荷重)に基づく計算式と根拠、床のフカフカ感や棚のたわみを抑える設計のコツを構造のプロがわかりやすく解説します。 -
